ضاغط هواء 22 كيلو واط 8 بار PM VSD 7.5 كيلو واط إلى 132 كيلو واط
ضاغط هواء حلزوني دوار عالي الجودة بقدرة 22 كيلو وات 8 بار PM VSD تم تصنيعه في الصين. تمتد مجموعة المنتجات الكاملة من 7.5 كيلووات إلى 132 كيلووات وتدعم التكوينات المخصصة بأسعار المصنع التنافسية من Elily.
تم تصميم الوحدة لإمداد الهواء المضغوط الصناعي دون انقطاع، وهي حاصلة على شهادتي ISO 9001 وCE. مثالي للصناعات العامة بما في ذلك تصنيع المعادن والطلاء بالرش والتعبئة والتغليف، وهو بمثابة ترقية موفرة للطاقة لتحل محل الضواغط القديمة المتعطشة للطاقة.
المزايا الأساسية

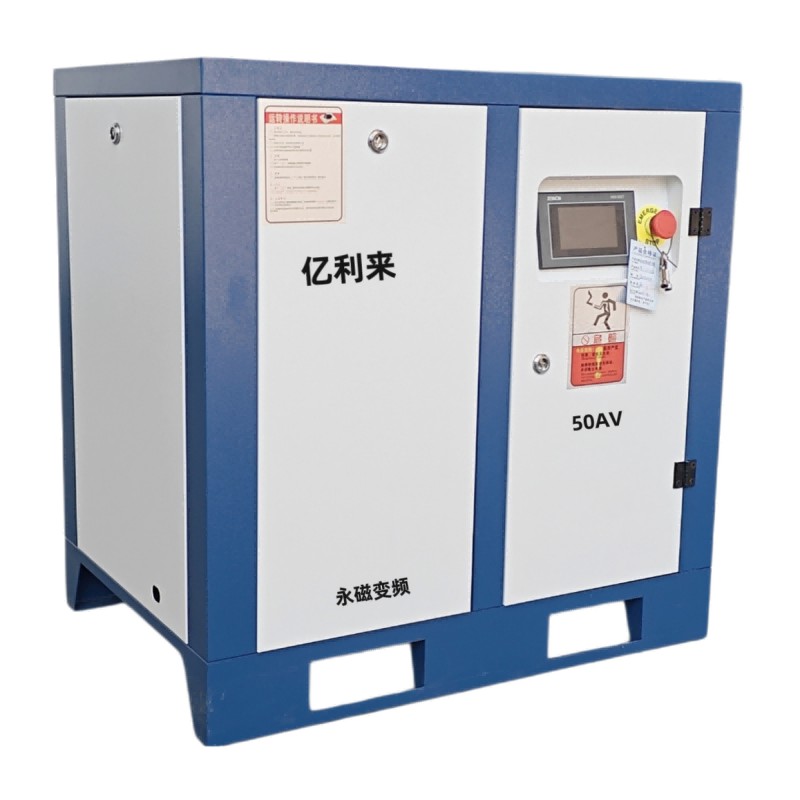

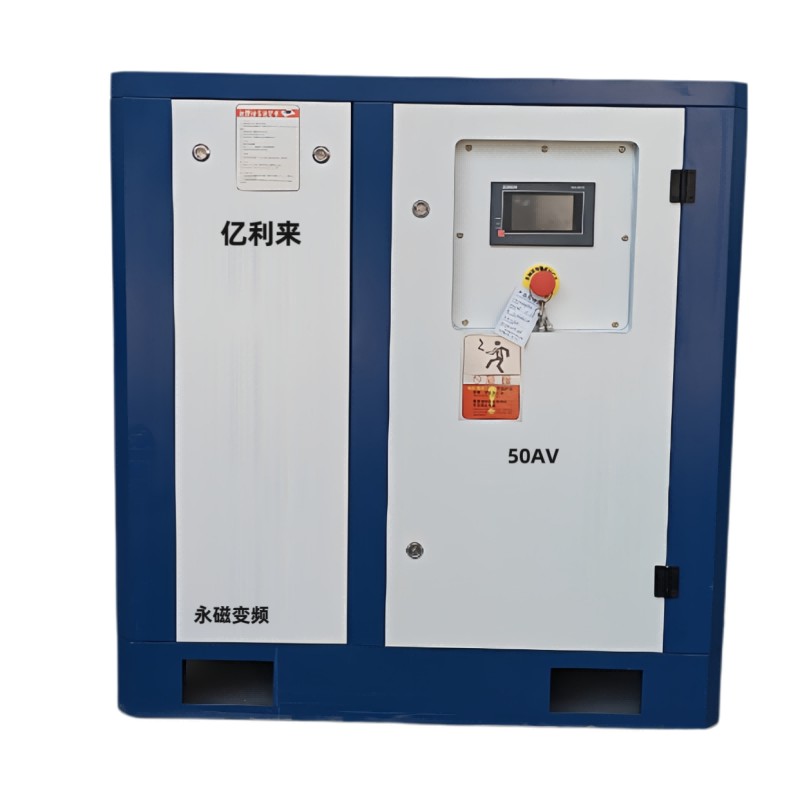

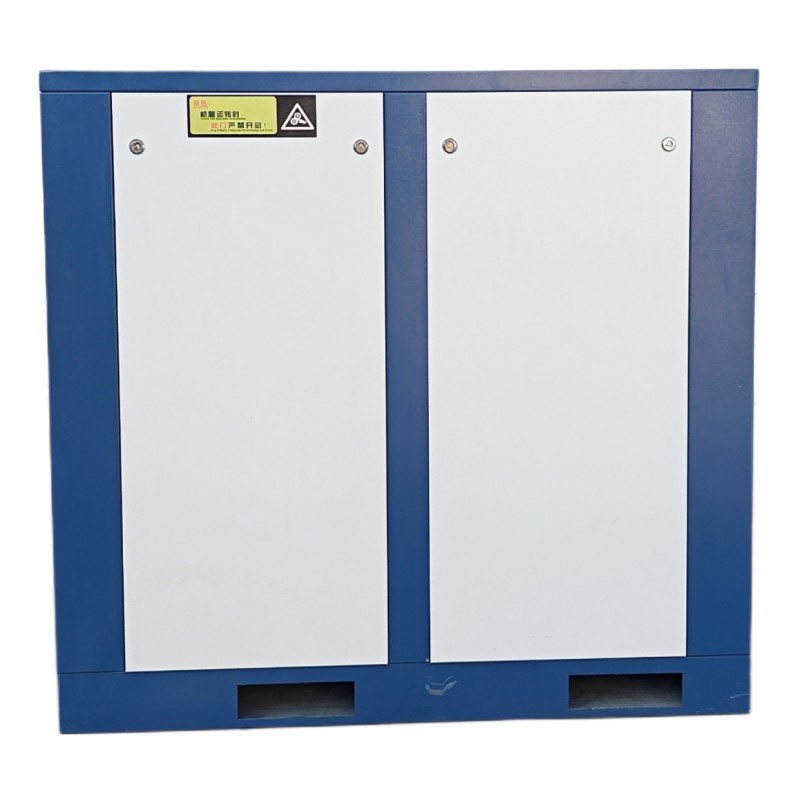

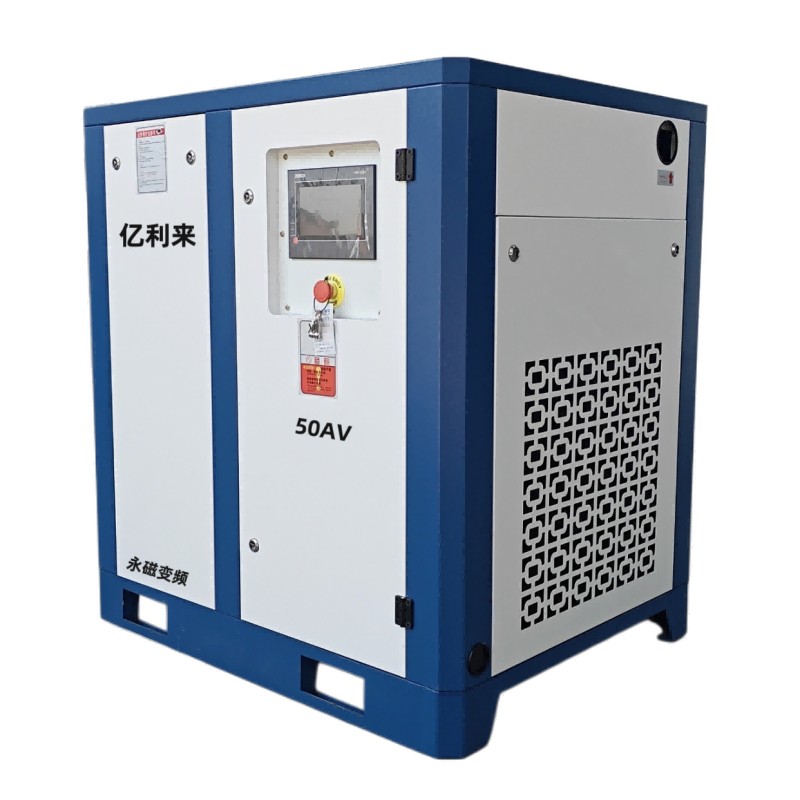

ينتمي ضاغط الهواء اللولبي الدوار Elily 22kW 8 Bar PM VSD إلى سلسلة منتجات 7.5kW–132kW. يعمل عند ضغط تشغيل قياسي 0.8 ميجا باسكال مع تدفق هواء يبلغ 3.7 متر مكعب/دقيقة. من خلال اعتماد تقنية PM VSD، تحقق الوحدة كفاءة عالية واستهلاكًا منخفضًا للطاقة، مما يوفر هواء مضغوط مستقرًا وموثوقًا لورش العمل.
I. تقنية PM VSD عالية الكفاءة - إمداد هواء مستقر وعدم هدر الطاقة الخاملة
مزود بمحرك متزامن مغناطيسي دائم من فئة IE4 وتصميم محرك مباشر لتجنب فقدان ناقل الحركة من هياكل التروس. عند 0.8 ميجا باسكال، يصل تدفق الهواء الثابت إلى 3.7 متر مكعب/دقيقة مع اختلاف طفيف في الضغط. فهو يوفر أكثر من 20% من الطاقة مقارنةً بالضواغط التقليدية ذات السرعة الثابتة.
تُظهر بيانات العملاء العملية أنه بالنسبة لورش العمل التي تعمل لمدة 6,000 ساعة كل عام مع الطلب المستقر على الهواء، يمكن خفض نفقات الطاقة بحوالي 10,000 يوان صيني. يعمل التشغيل الناعم منخفض التردد على تجنب الارتفاعات اللحظية في التيار، مما يحمي شبكة الطاقة والهواء من أجل استرداد الاستثمار بشكل أسرع.
ثانيا. انخفاض مستوى الضجيج وتبديد الحرارة عن طريق تبريد الهواء - تشغيل موثوق به على مدار الساعة طوال أيام الأسبوع
يبلغ ضجيج الجهاز بالكامل 68 ديسيبل (A) فقط. يمكن وضعه مباشرة داخل ورش العمل بدون غرفة ضاغط عازلة للصوت مستقلة.
يحافظ نظام تبريد الهواء المتقدم على درجة حرارة التفريغ ≥ درجة الحرارة المحيطة +15 درجة مئوية، مما يدعم التشغيل المستمر بالحمل الكامل ويمنع إيقاف التشغيل الناتج عن ارتفاع درجة الحرارة.
ثالثا. التحكم الذكي في VSD – يتكيف مع تغير استهلاك الهواء
يأتي مزودًا بوحدة تحكم ذكية تعمل باللمس مقاس 7 بوصات لمراقبة الضغط ودرجة الحرارة والتردد والتيار في الوقت الفعلي.
يتم ضبط سرعة المحرك تلقائيًا من 0% إلى 100% بدون خطوات وفقًا للطلب الفعلي للهواء، مما يؤدي إلى محو هدر الطاقة الناتج عن التشغيل بدون تحميل. تشمل الوظائف الإضافية التشغيل والإيقاف عن بعد، والإنذار المبكر بالخطأ، وتذكيرات الصيانة.
رابعا. نظام فصل وترشيح عالي الكفاءة – خرج هواء مضغوط نظيف
يحافظ فاصل الزيت والغاز الأساسي المدمج عالي الأداء على محتوى الزيت المتبقي ≥ 3 جزء في المليون لحماية خطوط الأنابيب والمعدات الهوائية.
يحقق مرشح سحب الهواء دقة ترشيح تبلغ 5 ميكرومتر، مما يحجب 85% من الغبار الوارد ويطيل عمر خدمة نهاية الهواء. جميع خطوط الأنابيب الداخلية تعتمد طلاء مضاد للصدأ لوقف تلوث الصدأ والرطوبة بشكل أساسي.
بالنسبة للسيناريوهات التي تتطلب جودة هواء فائقة مثل الطلاء بالرش والتجميع الدقيق، يمكن تكوين معدات معالجة الهواء الخارجية كترقية.
V. التصنيع الدقيق والرقابة الصارمة على الجودة - عملية موثوقة على المدى الطويل
يمر كل ضاغط هواء بقدرة 22 كيلو وات 8 بار PM VSD (سلسلة 7.5 كيلو وات - 132 كيلو وات) باختبار صارم لارتفاع درجة حرارة الحمل الكامل لمدة 4 ساعات قبل التسليم، مع فحص 12 مؤشرًا أساسيًا، بما في ذلك الاهتزاز وارتفاع درجة الحرارة وضيق الهواء وتيار التشغيل.
يتم اعتماد محامل مستوردة عالية الجودة (SKF أو ما يعادلها) لنهاية الهواء، مع عمر خدمة مصمم يزيد عن 40,000 ساعة. يدعم زيت التشحيم القياسي 2000 ساعة عمل لكل عبوة. تتضمن الصيانة اليومية بشكل أساسي تصريف المكثفات وتنظيف المرشح بشكل منتظم.
توفر Elily ضمانًا كاملاً للماكينة لمدة عام واحد وضمانًا لمدة 3 سنوات لوحدة الهواء الأساسية. يتوفر إرشادات التشغيل المجانية في الموقع للتثبيت الأولي، مما يوفر تجربة شراء وتشغيل خالية من المتاعب.
مواصفات المنتج:
| نموذج | الطاقة (كيلوواط) | إزاحة الهواء (م³/دقيقة) @0.8MPa | الحد الأقصى للضغط (ميجا باسكال) | مستوى الضوضاء (ديسيبل) | حجم الاتصال | الأبعاد الكلية (مم) الطول×العرض×الارتفاع | الوزن (كجم) |
| 7.5 كيلو واط | 7.5 | 1.2 | 1.0 (قابل للتخصيص) | 63 | G3/4 | 895×590×970 | 190 |
| 15 كيلو واط | 15 | 2.3 | 1.3 (قابل للتخصيص) | 65 | G3/4 | 1062×690×1000 | 236 |
| 22 كيلو واط | 22 | 3.7 | 1.0 (قابل للتخصيص) | 68 | G1 | 1330×830×1265 | 410 |
| 30 كيلو واط | 30 | 5.2 | 0.8 (قابل للتخصيص) | 68 | G1 | 1330×830×1265 | 520 |
| 37 كيلو واط | 37 | 6.5 | 1.3 (قابل للتخصيص) | 69 | G1½ | 1500×940×1415 | 655 |
| 45 كيلو واط | 45 | 7.5 | 1.3 (قابل للتخصيص) | 70 | G1½ | 1500×940×1415 | 730 |
| 55 كيلو واط | 55 | 9.5 | 1.3 (قابل للتخصيص) | 70 | G2 | 1600×1060×1470 | 950 |
| 75 كيلو واط | 75 | 12.8 | 1.3 (قابل للتخصيص) | 72 | G2 | 2000×1120×1590 | 1070 |
| 90 كيلو واط | 90 | 15.5 | 1.3 (قابل للتخصيص) | 72 | G2 | 2000×1120×1590 | 1221 |
| 110 كيلو واط | 110 | 19.6 | 1.3 (قابل للتخصيص) | 72 | DN65 | 2400×1630×1980 | 1950 |
| 132 كيلو واط | 132 | 23.2 | 1.3 (قابل للتخصيص) | 72 | DN65 | 2400×1630×1980 | 2150 |
ملحوظة:تم قياس جميع المعلمات المذكورة أعلاه تحت ضغط عمل قياسي يبلغ 0.8 ميجا باسكال. يرجى الاتصال بنا للحصول على حلول مخصصة إذا كنت بحاجة إلى ضغط عمل أعلى أو مواصفات جهد خاصة.
سيناريوهات التطبيق
ينتمي ضاغط الهواء اللولبي الدوار Elily 22kW 8 Bar PM VSD إلى سلسلة 7.5kW–132kW. إنه مثالي لإمداد الهواء المركزي في المصانع الصغيرة والمتوسطة أو إمداد الهواء الإقليمي داخل ورش العمل الكبيرة. حقول التطبيق النموذجية مذكورة أدناه:
صناعة معالجة المعادن:عمليات التثبيت الهوائي والسفع الرملي والحفر والتنصت.
صناعة المعالجة السطحية:الطلاء بالرش والمعالجة المسبقة لنفخ الهواء لطلاء المسحوق.
التعبئة والتغليف وصناعة المواد الغذائية:الربط الهوائي، النفخ المسبق للزجاجة ونقل المواد. يمكن تركيب مرشحات دقيقة في الخلف للحصول على جودة هواء أعلى.
ورش الصيانة وخطوط الإنتاج الآلي: الشدات الهوائية، قيادة الأسطوانة والتحكم في هواء الأجهزة.
تم تقديم طلبات جماعية لهذا النموذج من قبل مصانع مكونات السيارات ومصنعي الأجهزة ومصانع الأثاث لاستبدال الضواغط المكبسية القديمة. تعليقات العملاء: تشغيل مستقر لمدة ستة أشهر دون إيقاف تشغيل غير متوقع، وتدفق هواء كافٍ، وضوضاء تشغيل منخفضة. يمكن لوحدة واحدة أن تلبي الطلب على الهواء المضغوط لورشة عمل بأكملها.
نظام الخدمة
نحن نقدم دعمًا كاملاً لما قبل البيع وأثناء البيع وما بعد البيع. يقدم فريقنا المحترف خدمات مخصصة لجميع العملاء بمتطلبات مخصصة غير قياسية.
خدمات ما قبل البيع والتخصيص
يختلف Elily عن النماذج الثابتة القياسية الصارمة، ويدعم خيارات التخصيص المتعددة على النحو التالي:
تخصيص الضغط:يمكن تعديل ضغط العمل من 0.8 ميجا باسكال القياسي إلى 1.0 ميجا باسكال أو 1.3 ميجا باسكال. يرجى العلم أن قدرة تدفق الهواء ستنخفض وفقًا لارتفاع الضغط.
تخصيص الجهد:قياسي 380 فولت/50 هرتز؛ اختياري 415 فولت/50 هرتز، 460 فولت/60 هرتز ومواصفات أخرى.

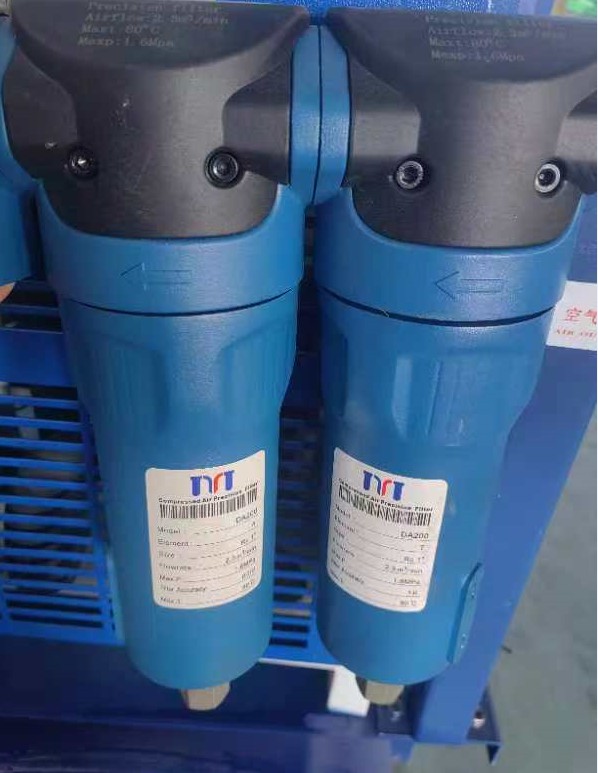

توسيع المعدات المساعدة:تتوفر خزانات استقبال الهواء والمجففات المبردة والمرشحات الدقيقة. يمكنك اختيار نظام متكامل الكل في واحد أو شراء أجهزة منفصلة.
وظيفة التحكم المركزي:يدعم التحكم في الربط متعدد الآلات؛ واجهة الاتصال عن بعد Modbus RTU اختيارية.
الاستشارة الفنية للطلب المسبق: يرجى مشاركة متطلباتك التفصيلية بما في ذلك متطلبات تدفق الهواء والضغط المستهدف ومعايير جودة الهواء وساعات التشغيل اليومية. سوف نقدم مخطط تكوين مخصص وتحليل عائد الاستثمار في غضون 24 ساعة.
الخدمات اللوجستية والتوزيع
نحن نقبل شروط التجارة الدولية الرئيسية بما في ذلك ميناء الوجهة FOB Shenzhen / Guangzhou و CIF.
سيتم توفير مجموعة كاملة من مستندات التصدير، والتي تغطي الفاتورة التجارية وقائمة التعبئة وشهادة المنشأ وبوليصة الشحن والمزيد. يمكننا تقديم الدعم لإجراءات التخليص الجمركي للوجهة.
جميع الطرود تلبي معايير النقل البحري الدولية. تم تصميم هيكل التغليف ليتحمل النقل لمسافات طويلة ومتعدد الوسائط، مما يضمن التسليم السليم للمعدات.
ملاحظات العملاء
مصنع قطع غيار السيارات في شاندونغ، الصين
قام العميل في الأصل بتشغيل ثلاث مجموعات من الضواغط ذات السرعة الثابتة بقدرة 37 كيلو وات. بعد الترقية إلى ضاغط VSD بقدرة 75 كيلو وات، انخفض استهلاك الطاقة بنسبة 31%، مما حقق توفيرًا سنويًا في الكهرباء قدره 52,000 يوان صيني.
مؤسسة التعبئة والتغليف في قوانغدونغ، الصين
تم نشر وحدة بقدرة 22 كيلوواط لدعم خط إنتاج نفخ الزجاجات. تم تشغيل الماكينة بشكل مستمر لمدة 14 شهرًا دون إيقاف التشغيل غير المخطط له للصيانة. قام العميل لاحقًا بتقديم طلب متكرر لوحدتين أخريين.
مطحنة الأخشاب في فيتنام
قام العميل بشراء موديل بقدرة 110 كيلووات عبر الموزع المحلي. يعمل الضاغط بثبات في ظل ظروف درجة الحرارة العالية والرطوبة العالية المحلية، وقد أصبح مشروعًا قياسيًا للترويج.
التعليمات
س: هل يمكن لضاغط الهواء 22 كيلو واط 8 بار PM VSD من نطاق 7.5 كيلو واط إلى 132 كيلو واط أن يعمل لمدة 24 ساعة متواصلة؟
ج: نعم. تم تصميم ضواغط VSD ذات المغناطيس الدائم من Elily للتشغيل المستمر S1. يُظهر التحقق الميداني أنه تحت ضغط عمل يبلغ 0.8 ميجا باسكال، يمكن للوحدة الحفاظ على التشغيل المستمر المحمل لأكثر من 7000 ساعة دون إجراء إصلاحات كبيرة.
س: هل سيكون تدفق الهواء الفعلي متسقًا مع البيانات الموجودة في ورقة المواصفات؟
ج: يتم اختبار المعلمات التقنية بدقة وفقًا لمعايير ISO 1217 (ضغط مدخل 1 بار، درجة حرارة مدخل 20 درجة مئوية). قد يؤدي ارتفاع درجة حرارة السحب المحيطة أو تسرب الهواء في خط الأنابيب في الموقع إلى تقليل تدفق الهواء قليلاً. في ظل بيئات العمل العادية، يتم التحكم في الانحراف في حدود 5%.
س: هل الوحدات المتكاملة المجهزة بخزان استقبال الهواء والمجفف المبرد متوفرة؟
ج: نعم. النموذج الموضح هنا هو ضاغط مستقل. إذا كنت بحاجة إلى معدات الكل في واحد، فيرجى الرجوع إلى سلسلة Elily 4 في 1 الخاصة بنا.
س: هل سيتغير تدفق الهواء إذا قمنا بضبط ضغط العمل؟
ج: نعم. مع معدل الطاقة الثابت، يؤدي الضغط العالي إلى انخفاض تدفق الهواء. كمرجع، يصل نموذج 22 كيلو واط إلى 4.15 متر مكعب/دقيقة عند 0.7 ميجا باسكال، بينما ينخفض تدفق الهواء إلى 3.2 متر مكعب/دقيقة عند 1.0 ميجا باسكال. يرجى تأكيد الحد الأقصى للضغط المطلوب لاختيار النموذج المناسب.
س: هل يمكنك توفير تخصيص OEM وتصنيع التصميم الشخصي ؟
ج: يتم دعم خدمات OEM و ODM. موك هو 5 وحدات. اتصل بفريق المبيعات الدولي لدينا للحصول على شروط التعاون التفصيلية.
س: ما هو إجراء الشراء القياسي الخاص بك؟
ج: الاستشارة الفنية ← أنت تقدم معلمات الطلب على الهواء المضغوط ← تقدم شركة Elily اقتراح الحل والاقتباس الرسمي ← توقيع العقد ← ترتيب الدفع ← الإنتاج والتسليم ← إرشادات التشغيل ← المتابعة المنتظمة لما بعد البيع.
س: ما هي شروط الضمان المقدمة؟
ج: ضمان لمدة سنة للجهاز بأكمله؛ يتمتع core airend بضمان لمدة عامين.
س: ما هي شهادات التصدير التي يمكنك توفيرها؟
ج: تتوفر شهادات CE وISO9001 لدعم التخليص الجمركي للشحنات الخارجية.
