كيف يعمل مولد النيتروجين PSA المتكامل على تحسين إمدادات الغاز في الموقع؟

ملخص المقال:انمولد النيتروجين PSA المتكامليوفر وسيلة فعالة للمنشآت الصناعية لإنتاج النيتروجين مباشرة عند نقطة الاستخدام. بدلاً من الاعتماد كليًا على أسطوانات النيتروجين أو شحنات النيتروجين السائل السائبة، يمكن للمصنعين استخدام الهواء الجوي المضغوط كمادة خام وفصل النيتروجين من خلال تقنية الامتزاز المتأرجح بالضغط (PSA). يمكن أن يساعد هذا النهج في تقليل الاعتماد على الخدمات اللوجستية، وتحسين توافر الغاز، وتبسيط تركيب المعدات، ومطابقة نقاء النيتروجين وتدفقه بشكل أوثق مع متطلبات الإنتاج الفعلية. تشرح هذه المقالة كيفية عمل نظام النيتروجين PSA المتكامل، وما هي المشكلات التي يمكنه حلها، وكيفية تحديد التكوين الصحيح، وما يجب على المستخدمين مراعاته من أجل تشغيل موثوق به على المدى الطويل.

جدول المحتويات

1. ما هو مولد النيتروجين PSA المتكامل؟
2. كيف يعمل مولد النيتروجين PSA المتكامل؟
3. ما هي مشاكل الإنتاج التي يمكن حلها؟
4. ما هي المزايا الرئيسية؟
5. ما هي المعلمات التقنية الأكثر أهمية؟
6. أين يمكن استخدام توليد النيتروجين PSA المتكامل؟
7. كيف يجب عليك اختيار النظام المناسب؟
8. كيف يمكنك الحفاظ على إنتاج مستقر للنيتروجين؟
9. كيف يمكن مقارنة إنتاج دعم البرامج والإدارة في الموقع مع العرض التقليدي؟
10. خاتمة
11. الأسئلة المتداولة

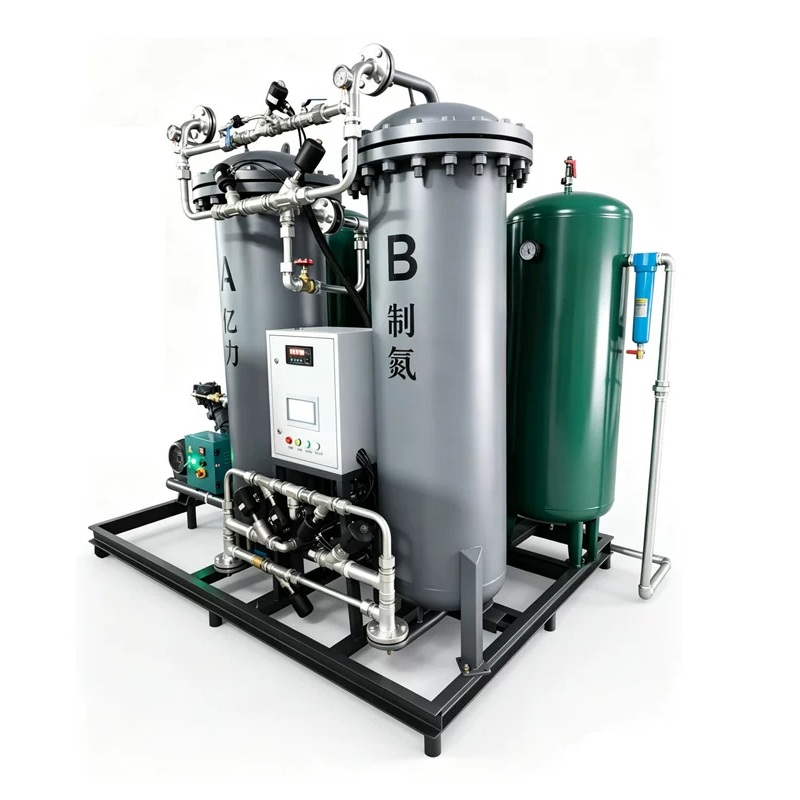

ما هو مولد النيتروجين PSA المتكامل؟

انمولد النيتروجين PSA المتكاملهو نظام لتوليد الغاز في الموقع يستخدم الهواء الجوي المضغوط لإنتاج النيتروجين بنقاء وضغط محددين. يرمز PSA إلى "امتزاز تأرجح الضغط"، وهي عملية فصل تقوم فيها مادة ماصة متخصصة بإزالة الأكسجين والمكونات الأخرى بشكل انتقائي من الهواء المضغوط مع السماح للنيتروجين بالمرور كغاز المنتج.

تعتبر كلمة "متكامل" مهمة لأن المكونات الرئيسية يتم ترتيبها كنظام منسق بدلاً من مطالبة المستخدمين ببناء منشأة واسعة النطاق لتوليد الغاز من قطع منفصلة من المعدات. اعتمادًا على التكوين، يمكن للوحدة المتكاملة دمج نظام فصل النيتروجين ومكونات الترشيح ومعدات التحكم ومراقبة الضغط والهياكل الداعمة في حزمة مدمجة.

يعد هذا التصميم ذا قيمة خاصة للمصانع التي لديها مساحة تركيب محدودة أو ترغب في تقليل التعقيد المرتبط بتشغيل نظام جديد لإمداد الغاز.

بالنسبة للمستخدمين الصناعيين، فإن الهدف ليس مجرد توليد النيتروجين. الهدف الحقيقي هو الحصول علىإمدادات الغاز مستقرة مع النقاء المناسب، والتدفق، والضغط، ونقطة الندى وتكلفة التشغيلمع تقليل انقطاعات الإنتاج.

كيف يعمل مولد النيتروجين PSA المتكامل؟

يعتمد مبدأ التشغيل على خصائص الامتزاز المختلفة للغازات عندما تمر عبر مادة المنخل الجزيئي الكربوني تحت الضغط.

يحتوي الهواء الجوي على ما يقرب من 78٪ من النيتروجين، في حين يشكل الأكسجين والأرجون وثاني أكسيد الكربون وبخار الماء والغازات النزرة الباقي. لا يحتاج مولد النيتروجين PSA إلى تصنيع النيتروجين كيميائيًا. وبدلاً من ذلك، فهو يفصل النيتروجين عن الهواء المتوفر بالفعل حول المنشأة.

1. تحضير الهواء المضغوط:يتم ضغط الهواء الجوي وتمريره عبر معدات الترشيح والمعالجة المناسبة.
2. إزالة الرطوبة والملوثات:يجب التحكم في الماء والهباء الجوي الزيتي والجسيمات الصلبة قبل دخول الهواء إلى أوعية الامتزاز.
3. الامتزاز:يدخل الهواء المضغوط المحضر إلى وعاء يحتوي على منخل جزيئي كربون. يتم امتصاص الأكسجين وبعض المكونات الأخرى بشكل تفضيلي.
4. إنتاج النيتروجين:يمر النيتروجين عبر طبقة الامتزاز ويتحول إلى غاز المنتج.
5. تجديد الضغط:عندما تقترب مادة الامتزاز من حد التشغيل، ينخفض ​​الضغط بحيث يمكن إطلاق الغازات الممتزة.
6. تبديل الدورة:يتولى وعاء الامتزاز الثاني الإنتاج بينما يتجدد الوعاء الأول.

تسمح هذه الدورة المتناوبة بإنتاج النيتروجين المستمر. يقوم نظام التحكم بتنسيق تبديل الصمامات وتغييرات الضغط والمراقبة بحيث يمكن توفير النيتروجين باستمرار أثناء التشغيل الممتد.

كما يولي النظام المصمم بشكل صحيح اهتمامًا وثيقًا لتوزيع تدفق الهواء. التوزيع المتساوي عبر مادة الامتصاص يساعد المنخل الجزيئي للكربون على العمل بكفاءة ويمكن أن يساهم في إنتاج نيتروجين أكثر استقرارًا.

ما هي مشاكل الإنتاج التي يمكن حلها؟

تواجه العديد من المصانع مشاكل ليس بسبب عدم توفر النيتروجين، ولكن لأن طريقة التوريد التقليدية لا تتوافق مع ظروف التشغيل الفعلية.

1. تسليم النيتروجين بشكل غير متوقع

تعتمد أنظمة الأسطوانات والغازات السائبة على عمليات التسليم الخارجية. يمكن أن يؤدي تأخير النقل أو نقص المخزون أو تغيير جداول الإنتاج أو الطلب غير المتوقع إلى خلق ضغط على العرض.

يؤدي التوليد في الموقع إلى تغيير نموذج العرض. وبدلاً من انتظار وصول النيتروجين من مورد غاز خارجي، تنتج المنشأة النيتروجين من الهواء المضغوط عند نقطة الاستهلاك.

2. ارتفاع التكاليف اللوجستية للغاز

قد ينطوي شراء النيتروجين على تكاليف مرتبطة بالأسطوانات والنقل والتخزين والمناولة والتجديد المتكرر. بالنسبة للمرافق ذات الطلب المستمر على النيتروجين، يمكن أن تصبح هذه التكاليف غير المباشرة كبيرة.

يمكن لنظام PSA المتكامل أن يقلل الاعتماد على عمليات توصيل النيتروجين المتكررة لأن الهواء الجوي يصبح المادة الخام الأساسية لإنتاج النيتروجين.

3. مساحة التثبيت محدودة

يمكن أن تتطلب ترتيبات إمدادات الغاز التقليدية مناطق تخزين الأسطوانات، وبنية تحتية لتخزين المواد السائبة، ومعدات إضافية لمعالجة الغاز. يمكن للتكوين المتكامل المدمج الاستفادة بشكل أفضل من المساحة الأرضية المتوفرة في المصنع.

4. متطلبات الغاز غير متناسقة

لا تتطلب كل عملية نفس درجة نقاء النيتروجين. قد تحتاج بعض التطبيقات إلى نيتروجين عادي من الدرجة الصناعية، بينما تتطلب تطبيقات أخرى درجة نقاء عالية للغاية.

يمكن تكوين نظام PSA المحدد بشكل صحيح حول متطلبات النقاء الفعلية بدلاً من إجبار كل تطبيق على شراء نفس درجة النيتروجين.

5. إدارة التشغيل الصعبة

يمكن أن تؤدي الإدارة اليدوية لقطع متعددة من معدات الغاز إلى زيادة عبء العمل على المشغلين. يمكن للأنظمة المتكاملة الحديثة أن تجمع بين وظائف التحكم والمراقبة والتشغيل في واجهة مركزية.

ما هي المزايا الرئيسية؟

يمكن لمولد النيتروجين PSA المتكامل أن يوفر العديد من المزايا العملية عندما يتم تحديد حجمه وتركيبه بشكل صحيح.

التحكم في النقاء المستقر

ومن أهم الفوائد القدرة على ضبط نقاء النيتروجين حسب التطبيق. مولد النيتروجين PSA المتكامل الذي تقدمهقوانغدونغ ييلي معدات الآلات المحدودةتم تصميمه لتكوينات نقاء النيتروجين التي تتراوح من حوالي 95% إلى 99.999%، اعتمادًا على متطلبات التشغيل وتكوين المعدات.

يتطلب النقاء العالي عمومًا ظروف تشغيل مختلفة وقد يؤثر على قدرة إنتاج النيتروجين واستهلاك الهواء المضغوط. لذلك، يجب على المستخدمين تجنب اختيار أعلى درجة نقاء ممكنة تلقائيًا. النهج الأفضل هو تحديد متطلبات العملية الفعلية أولاً.

المراقبة الآلية

يمكن لأنظمة النيتروجين الصناعية الحديثة أن تشتمل على واجهات تحكم وشاشة تعمل باللمس تعتمد على PLC لتسهيل التشغيل. يمكن أن تساعد المراقبة في الوقت الفعلي المشغلين على مراقبة ظروف التشغيل الرئيسية وتحديد الاتجاهات غير الطبيعية قبل أن تؤثر على الإنتاج.

بالنسبة للمرافق التي تعمل على مدار الساعة، يمكن أن يكون هذا النوع من المراقبة المركزية ذا قيمة خاصة لأنه يقلل من الحاجة إلى التعديل اليدوي المستمر.

ما هي المعلمات التقنية الأكثر أهمية؟

إن اختيار مولد النيتروجين بناءً على اسم الطراز المُعلن عنه فقط لا يكفي. تحدد العديد من المعلمات التقنية ما إذا كانت المعدات ستفي بالفعل بمتطلبات الإنتاج.

وفقًا لمواصفات المنتج المقدمة من شركة Guangdong Yili Machinery Equipment Co., Ltd.، يمكن تكوين مجموعة مولدات النيتروجين PSA المتكاملة الخاصة بها تقريبًاخرج يبلغ 1-3000 نيوتن متر مكعب/ساعة، ونقاء نيتروجين بنسبة 95%-99.999%، وضغط نيتروجين يتراوح بين 0.1-0.8 ميجا باسكال، ونطاق نقطة ندى من -40 درجة مئوية إلى -70 درجة مئوية، مع مراعاة تكوين النظام المحدد.

توضح هذه الأرقام لماذا يجب أن يعتمد اختيار المعدات على ظروف التشغيل بدلاً من مجرد اختيار مولد ذي أكبر قدرة اسمية.

أين يمكن استخدام توليد النيتروجين PSA المتكامل؟

يستخدم النيتروجين في العديد من الصناعات لأنه خامل نسبيًا ويمكن أن يساعد في تقليل الأكسدة والظروف الداعمة للاحتراق والتفاعلات غير المرغوب فيها في العمليات الخاضعة للرقابة.

• تغليف المواد الغذائية:يمكن استخدام النيتروجين في التعبئة والتغليف في الغلاف الجوي المعدل وحماية المنتج.
• التصنيع الدوائي:يمكن لبيئات النيتروجين الخاضعة للرقابة أن تدعم العمليات التي يجب فيها الحد من الأكسجين والرطوبة.
• الالكترونيات:يستخدم النيتروجين في بيئات التصنيع حيث يعد التحكم في الأكسدة ونقاء الغاز أمرًا مهمًا.
• المعالجة بالليزر:يمكن استخدام النيتروجين كغاز مساعد في تطبيقات القطع والمعالجة المختارة.
• تصنيع السيارات:يمكن للنيتروجين دعم عمليات الإنتاج ومعالجة المكونات المختلفة.
• طاقة جديدة:يمكن أن تتطلب البطارية وعمليات التصنيع ذات الصلة أجواءً خاضعة للرقابة.
• الفضاء الجوي:تُستخدم الغازات الصناعية عالية الجودة في تطبيقات التصنيع والمعالجة المختارة.
• المعالجة الكيميائية:يمكن استخدام النيتروجين في الخمول والتغطية وحماية العمليات حيث يتطلب التطبيق ذلك.

تختلف مواصفات النيتروجين الفعلية بشكل كبير بين التطبيقات. قد يكون لخط تعبئة المواد الغذائية وآلة القطع بالليزر والعملية الصيدلانية متطلبات مختلفة تمامًا من النقاء والضغط والتدفق ونقطة الندى.

كيف يجب عليك اختيار النظام المناسب؟

خطأ الشراء الأكثر شيوعًا هو البدء بقدرة المولد بدلاً من البدء بعملية الإنتاج.

الخطوة 1: حساب الطلب الفعلي على النيتروجين

تحديد متوسط ​​الاستهلاك وذروة الاستهلاك وساعات التشغيل ومتطلبات التوسع المستقبلية. فالنظام الصغير للغاية قد يواجه صعوبات أثناء ذروة الطلب، في حين أن النظام المفرط الحجم يمكن أن يزيد من تكاليف رأس المال والتشغيل دون داع.

الخطوة الثانية: تحديد الطهارة المطلوبة

تحديد درجة نقاء النيتروجين المحدد بعملية الإنتاج. إذا كانت العملية تتطلب نقاء معتدل فقط، فقد يكون هناك القليل من المبررات الاقتصادية لإنتاج النيتروجين عالي النقاء بشكل مستمر.

الخطوة 3: تأكيد متطلبات الضغط

تحقق من الضغط المطلوب عند نقطة الاستخدام الفعلية، وليس فقط الضغط المتاح عند مخرج المولد. يمكن أن تؤثر خسائر الضغط في خطوط الأنابيب والمنظمين والمرشحات والمكونات الأخرى على الضغط النهائي.

الخطوة 4: تقييم جودة هواء التغذية

مادة امتصاص PSA حساسة للملوثات. يمكن أن يؤدي الزيت والماء السائل والجسيمات الزائدة إلى إتلاف أو تدهور أداء نظام الامتزاز.

وبالتالي فإن معالجة الهواء وترشيحه بشكل مناسب يعدان جزءًا أساسيًا من عملية توليد النيتروجين الموثوقة.

الخطوة 5: النظر في المساحة المتوفرة

قم بقياس منطقة التثبيت المقترحة واترك مسافة كافية للفحص والصيانة واستبدال المكونات. المعدات المدمجة لا تعني أنه يمكن تجاهل الوصول إلى الخدمة.

الخطوة 6: التحقق من الدعم الفني

يعتمد الأداء على المدى الطويل على أكثر من الجهاز نفسه. قبل الشراء، تأكد مما إذا كان المورد يمكنه تقديم المساعدة في التشغيل ووثائق التشغيل ودعم استكشاف الأخطاء وإصلاحها وقطع الغيار.

تذكر شركة Guangdong Yili Machinery Equipment Co., Ltd. أن معداتها مدعومة بإرشادات التثبيت والمساعدة الفنية عبر الإنترنت وخدمات استكشاف الأخطاء وإصلاحها وضمان الجودة لمدة 12 شهرًا بموجب شروط الضمان المعلنة.

كيف يمكنك الحفاظ على إنتاج مستقر للنيتروجين؟

تساعد الصيانة الصحيحة على حماية أداء الامتزاز وتقليل وقت التوقف غير المتوقع.

• فحص المرشحات بانتظام:استبدل عناصر الفلتر وفقًا لظروف التشغيل وتوصيات الشركة المصنعة.
• مراقبة جودة الهواء المضغوط:يمكن أن تؤثر الرطوبة الزائدة أو الزيت سلبًا على نظام الامتزاز.
• التحقق من نقاء النيتروجين:تساعد مراقبة النقاء المنتظمة على تحديد ظروف التشغيل غير الطبيعية.
• مراقبة تغيرات الضغط:يمكن أن يشير سلوك الضغط غير المعتاد إلى مشاكل في الصمام أو الفلتر أو نظام الامتزاز.
• حافظ على التهوية الكافية:يجب أن توفر غرف المعدات الظروف البيئية المناسبة للتشغيل المستمر.
• اتبع إجراءات صيانة الصمامات ونظام التحكم:تعتمد أنظمة PSA الآلية على دورات التبديل ذات التوقيت الصحيح.
• صيانة قطع الغيار:يجب أن تكون المرشحات والأختام والمواد الاستهلاكية الأخرى متاحة عند الحاجة.
• سجل بيانات التشغيل:تسهل البيانات التاريخية تحديد التغييرات التدريجية في الأداء.

يجب أن تتبع الصيانة دائمًا الوثائق الفنية للشركة المصنعة للمعدات وبيئة التشغيل الفعلية. يعد جدول الصيانة الوقائية أكثر فعالية بشكل عام من الانتظار حتى تنخفض درجة نقاء النيتروجين أو القدرة الإنتاجية بالفعل.

كيف يمكن مقارنة إنتاج دعم البرامج والإدارة في الموقع مع العرض التقليدي؟

لا تعتبر أي من طرق التوريد مثالية تلقائيًا لكل منشأة. قد يجد المستخدمون ذوو الحجم المنخفض أو العرضيون أن تسليم النيتروجين مناسب، في حين أن المرافق ذات الطلب المستمر والكبير على النيتروجين قد تستفيد من تقييم توليد دعم البرامج والإدارة في الموقع.

يجب أن يأخذ القرار الصحيح في الاعتبار ظروف التشغيل الإجمالية، بما في ذلك استهلاك الغاز وتكلفة الكهرباء وتكرار التسليم والمساحة والصيانة ومتطلبات النقاء وعمر الإنتاج المتوقع.

خاتمة

يوفر مولد النيتروجين PSA المتكامل نهجًا عمليًا للمصانع التي تحتاج إلى إمدادات يمكن الاعتماد عليها من النيتروجين دون الاعتماد بشكل كامل على توصيلات الغاز الخارجية. ومن خلال فصل النيتروجين عن الهواء الجوي المضغوط، تتيح تقنية PSA إمكانية الإنتاج في الموقع بنقاء وضغط وتدفق قابلين للتكوين.

يمكن للتكوين المتكامل أيضًا تبسيط عملية التثبيت والتشغيل من خلال دمج المكونات الأساسية في نظام منسق. بالنسبة للمرافق التي تتعامل مع ارتفاع استهلاك النيتروجين، أو عدم اليقين في التسليم، أو مساحة التخزين المحدودة أو الحاجة إلى توافر الغاز المستمر، فإن هذا النهج يستحق دراسة متأنية.

ومع ذلك، يعتمد الأداء الموثوق به على الهندسة الصحيحة. يجب تقييم الطلب على النيتروجين والنقاء والضغط ونقطة الندى وجودة الهواء المضغوط وجدول التشغيل والتوسع المستقبلي قبل اختيار المعدات.

قوانغدونغ ييلي معدات الآلات المحدودةتوفر حلول مولدات النيتروجين PSA المتكاملة المصممة للتطبيقات الصناعية التي تتطلب إنتاج النيتروجين في الموقع. تغطي مواصفات المعدات المنشورة نطاقًا واسعًا من تكوينات السعة والنقاء، مما يسمح بمطابقة اختيار النظام مع متطلبات الإنتاج المختلفة.

بالنسبة للمصنعين الذين يتطلعون إلى تحسين توافر النيتروجين مع بناء نظام إمداد الغاز أكثر تحكمًا وقابلية للتنبؤ، يمكن أن يصبح حل PSA المصمم بشكل مناسب جزءًا مهمًا من البنية التحتية للمرافق في المصنع.

الأسئلة المتداولة

1. ما هو الغرض الرئيسي من مولد النيتروجين PSA المتكامل؟

والغرض الأساسي منه هو توليد النيتروجين في الموقع من الهواء الجوي المضغوط. يقوم النظام بفصل النيتروجين عن مكونات الهواء الأخرى من خلال تقنية PSA ويوفر النيتروجين الناتج للعمليات الصناعية.

2. ما هي درجة نقاء النيتروجين التي يمكن أن يوفرها مولد النيتروجين PSA المتكامل؟

تعتمد النقاء الذي يمكن تحقيقه على تكوين المعدات وظروف التشغيل. مجموعة مولدات النيتروجين PSA المتكاملة المقدمة من شركة Guangdong Yili Machinery Equipment Co., Ltd. مخصصة لنقاء النيتروجين من حوالي 95% إلى 99.999%.

3. هل يتطلب مولد النيتروجين PSA ضاغط هواء؟

نعم. يتطلب فصل النيتروجين PSA هواء مضغوط. ولذلك يلعب ضاغط الهواء الداعم دورًا مهمًا في كفاءة النظام الشاملة وجودة الغاز وتكلفة التشغيل.

4. ما أهمية معالجة الهواء المضغوط؟

يمكن أن يؤثر تلوث الماء والزيت والجسيمات على مكونات الترشيح ومواد الامتزاز. يساعد إعداد الهواء المناسب على حماية نظام PSA ويدعم إنتاج النيتروجين المستقر.

5. هل مولد النيتروجين PSA المتكامل مناسب للتشغيل المستمر؟

تم تصميم أنظمة PSA حول الامتزاز الدوري والتجديد، مما يسمح بإنتاج النيتروجين المستمر عند الحجم المناسب والتركيب والصيانة. يمكن لعناصر التحكم الآلية تنسيق دورة التشغيل ومراقبة المعلمات المهمة.

6. كيف يمكنني تحديد قدرة المولد المطلوبة؟

ابدأ بالاستهلاك الفعلي للنيتروجين في عملية الإنتاج. ضع في اعتبارك متوسط ​​الطلب وذروة الطلب وساعات التشغيل والضغط المطلوب والتوسع المحتمل في الإنتاج في المستقبل. وينبغي اختيار المولد وفقا لهذه الشروط بدلا من السعة وحدها.

7. هل يمكن تخصيص نقاء النيتروجين؟

نعم. يمكن تصميم أنظمة PSA لمتطلبات نقاء مختلفة. تعتمد المواصفات المناسبة على التطبيق وجودة الغاز المطلوبة ومعدل التدفق وظروف التشغيل.

8. ما هي الصناعات التي تستخدم مولدات النيتروجين PSA؟

تشمل التطبيقات تغليف المواد الغذائية، والأدوية، والإلكترونيات، والطاقة الجديدة، وتصنيع السيارات، والفضاء، والمعالجة الكيميائية، وعمليات معالجة بالليزر مختارة. تختلف مواصفات النيتروجين المطلوبة حسب التطبيق.

9. ما هي الصيانة التي يتطلبها مولد النيتروجين PSA؟

تتضمن الصيانة الروتينية عمومًا فحص الترشيح وجودة الهواء المضغوط ونقاء النيتروجين وضغط التشغيل والصمامات ومكونات التحكم وأجزاء التآكل الأخرى. يجب أن يتبع جدول الصيانة الدقيق توصيات الشركة المصنعة للمعدات.

10. هل يمكن لشركة Guangdong Yili Machinery Equipment Co., Ltd. توفير حلول النيتروجين المخصصة؟

نعم. تذكر الشركة أنها تدعم حلول معدات OEM وODM المخصصة بناءً على عوامل مثل تدفق الغاز والنقاء وظروف العمل. يتيح ذلك تصميم نظام توليد النيتروجين حول بيئة الإنتاج الفعلية بدلاً من الاعتماد على تكوين مقاس واحد يناسب الجميع.

أنشئ مصدرًا أكثر موثوقية للنيتروجين في الموقع

إذا كانت منشأتك تحتاج إلى إنتاج نيتروجين مستقر، أو نقاء مخصص، أو سعة غاز مناسبة، أو محلول غاز صناعي مدمج،قوانغدونغ ييلي معدات الآلات المحدودةيمكن أن يساعد في تقييم متطلبات التشغيل الخاصة بك وتطوير تكوين مناسب لمولد النيتروجين PSA المتكامل.

أخبرنا بتدفق النيتروجين المطلوب، والنقاء، والضغط، وشروط التطبيق، واتصل بنااليوم للحصول على حل للمعدات المخصصة والدعم الفني الاحترافي.
